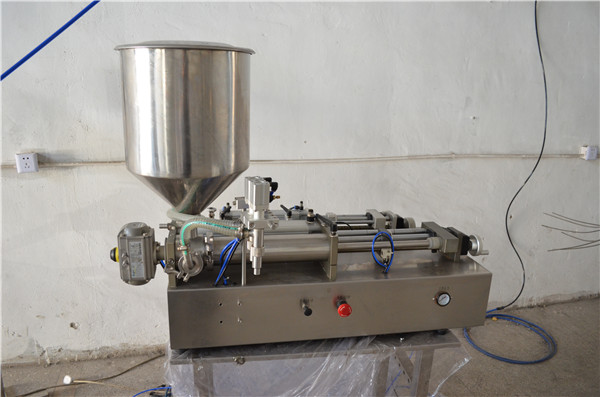

NP-S 반자동 급유기 첨단 기술을 채용 해 NP-S 시리즈를 설계했습니다. 우리의 제품은 작동, 정밀 조정, 볼륨 조정, 유지 보수 수리 등에 편리합니다.
우리는 NP-S 시리즈 피스톤 필러에서 전기 제어 회로를 공압 부품으로 대체하므로 특히 방폭에 적합합니다.
1. 종류의 선택
우리는 NP-S 반자동 오일 충전 기계의 유형을 대부분의 고객이 요구하는 최대 충전량으로 분류합니다.
NP-S는 다음과 같이 6 가지 기본 유형으로 구분됩니다.
NP-S-3 (15 ~ 30ml)
NP-S-6 (15 ~ 60ml)
NP-S-12 (30 ~ 120ml)
NP-S-25 (60 ~ 250ml)
NP-S-50 (120 ~ 500ml)
NP-S-100 (250 ~ 1000ml)
NP-S-500 （500-5000ml）
2. 작동 원리
NP-S의 작동 원리는 다음과 같이 설명됩니다. 실린더가 앞뒤로 움직이면 피스톤이 왕복 운동하므로 재료 탱크 전면에 부압이 발생합니다.
실린더가 뒤로 움직일 때 피스톤을 뒤로 끌어 당겨 재료 탱크 전면에 부압을가합니다. 그런 다음 저수조 내부의 재료는 흡입 연성 파이프와 3 방향 파이프를 통해 재료 탱크로 대기로 펌핑됩니다.
실린더는 피스톤이 반대로 움직일 때 피스톤을 당깁니다. 한편, 일방향 밸브가 열리고, 압착 된 재료가 배출 연질 파이프를 통해 재료 탱크로부터 노즐로 빠져 나가도록하고, 노즐은 재료를 병에 분배한다. 충전 노즐은 재료를 흡입 할 때 닫히고 그 반대도 마찬가지입니다. 이러한 방식으로, 일단 충전이 완료되면.
당사의 NP-S는 모든 충전물이 단일 및 기계적 운동이기 때문에 모든 일반 컨테이너에 대해 높은 정밀도와 안정성을 제공합니다.
3. NP-S의 특징
1) NP-S 반자동 오일 충전 기계는 압축 공기로 제어되므로 폭발 방지에 특히 적합합니다.
2) 정전기 및 감전이 발생하지 않습니다. 그리고 접지는 불필요합니다.
3) 공압 제어 및 힘 위치를 사용하기 때문에 충전 정확도가 3/1000 이내 (최대 충전량 기준)입니다.
4) 충돌 정지가 필요한 경우 공압 스위치 만 끌 수 있습니다. 피스톤이 초기 위치로 되돌아 간 다음 충전이 중단됩니다.
4. 기계 시작 전 점검 및 작동 순서
시작하기 전에 기계를 점검해야합니다. 기계 및 전기 부품이 비정상 인 경우 기계가 고장 나거나 상해 사고가 발생할 수 있습니다.
점검 및 조작 내용은 다음과 같습니다.
1) 전면 및 후면 핸들이 조여 졌는지 확인하십시오.
2) 3 방향 양쪽 끝에있는 클램프를 조이십시오.
3) 수평 빔, 수직 빔 및 노즐을 고정하는 데 사용되는 2 개의 크로스 픽스처가 단단히 고정되어 있는지 확인하십시오.
4) 공기 압력 공급을 켜십시오. 압력은 8kg / cm2 미만입니다.
5) 공기 공급 장치를 켭니다.
(참고 : 재료없이 장시간 작업하는 것은 엄격히 금지됩니다.)
5. 충전량 조정
충전량은 사용자가 원하는 용량 (ml) 또는 무게 (g)에 따라 다릅니다. 재료의 비중이 매우 크기 때문에 측량 미터의 동일한 데이터가 모든 재료에 적용되는 것은 아닙니다. 정확한 데이터를 얻기 위해 거리 제어 스위치를 수용 할 수 있습니다.
자세한 작업은 다음과 같습니다.
1) 대략적인 조정 : 전진 공기 제어 스위치를 조정하려면 조정 나사를 좌우로 움직입니다. 백홀 공기 제어 스위치의 나사를 올바르게 조정하여 만족스러운 위치에 도달하십시오.
2) 측정 컵이나 물병을 노즐 아래에 놓습니다. (참고 : 가득 찬 재료 탱크는 높은 정확성을 보장하고 그 반대도 마찬가지입니다.) 컵이나 병을 전자 저울에 놓아 충전량이 정확한지 확인하십시오.
3) 오류가 여전히 존재하면 핸드 휠을 통해 백홀 거리 제어 스위치를 조정해야합니다. 조절기가 왼쪽으로 밀면 충전량이 증가하고 그 반대도 마찬가지입니다.
4) 적절한 충전량과 정밀도에 도달 할 때까지 반복해서 조정하십시오.
6. 충진 속도 조정
충전 속도는 다음 5 가지 요소에 의해 결정됩니다.
1) 재료의 속도와 흡입 파이프의 길이
2) 노즐의 치수. 노즐이 클수록 충전 속도가 빨라집니다.
3) 발포 정도. 거품이 많은 재료를 채울 때 속도를 늦추는 것이 좋습니다.
4) 얼마나 채워야합니다. 충전량이 많은 경우 저속으로 충전하십시오.
5) 충전 정밀도. 높은 정확도를 요구하면 충전 속도가 느려 져야합니다.
작동 조정을위한 팁 :
1) 전후 속도 제어 밸브를 고정시키는 조정 가능한 너트를 풉니 다.
2) 전방 편도 스로틀 밸브의 핸들을 시계 방향으로 돌리면 실린더의 전진이 감속 될 때 충전 속도가 느려집니다.
3) 앞쪽 일방향 스로틀 밸브의 핸들을 시계 반대 방향으로 돌리면 실린더의 전진 속도가 빨라질수록 충전 속도가 빨라집니다.
4) 후면 단방향 스로틀 밸브의 핸들을 시계 방향으로 돌리면 실린더의 반격으로 흡입 속도가 감소합니다.
7. 충전 정밀도 조정
충진 오차는 주로 충진량, 충진 속도, 업 밸브의 온-오프 주파수 및 다운 밸브에 의해 결정됩니다. 온-오프 주파수는 재료 점도에 상대적입니다. 점성이 높은 물질 일수록 온-오프 주파수가 낮습니다.
스프링 힘을 수정하면 켜짐 / 꺼짐 주파수를 조정할 수 있습니다. 스프링 력이 증가하면이 주파수가 증가합니다.
충진량을 측정하거나 작업자 경험을 통해 적절한 스프링 력을 얻을 수 있습니다.
8. 유지 보수 및 수리
이 기기를 세척하기 전에 기기 내부에 남아있는 모든 물질을 더 잘 청소 한 다음, 물통에 적당히 닦습니다. 따뜻한 물을 사용하는 것이 좋습니다. 반드시 필요한 경우 비눗물, 알코올 및 기타 정련제를 사용할 수 있습니다.
세척하는 동안 모든 씰이 작업 위치에 있는지 확인하십시오. 청소할 때까지이 기계를 계속 작동 시키십시오. 요구 사항이 엄격하지 않은 경우이 간단한 방법을 사용하는 것이 좋습니다. 또는 실린더, 피스톤, 씰, 노즐, 호퍼 등 재료와 접촉하는 모든 부품을 철저히 세척해야합니다. 인감이없는 상사. 그런 다음 파손되거나 마모 된 씰을 교체하십시오.
