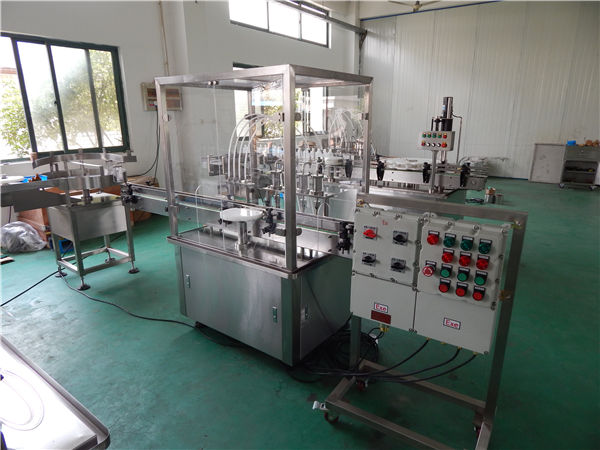

지적 고점도 충전 기계는 농약 EC, SC 및 고점도 재료를 채우는 데 적합한 차세대 향상된 체적 충진 기계입니다. 전체 기계는 인라인 구조를 사용하며 서보 모터에 의해 구동됩니다. 체적 충전 원리는 높은 정밀도의 충전을 실현할 수 있습니다. PLC, 휴먼 인터페이스 및 쉬운 조작으로 제어됩니다. 이 기계에는 전기량 중량 피드백 시스템이 장착되어있어 볼륨을 쉽게 조정할 수 있습니다.
1. PLC에 의해 제어되고 서보 모터에 의해 구동되어 고정밀 충전을 실현할 수있는 이중 스크류 전송 구조를 제어합니다. 가이드 기둥과 리프팅 빔을 연결하기 위해 별도의 볼 스크류를 사용합니다. 볼 스크류의 전환은 매우 간단합니다. 한 사람 만 변경을 완료 할 수 있으며 리프팅 빔을 분해 할 필요가 없습니다. 다른 공급 업체는 리프팅 빔 사이에 나사를 설치하여 교체가 어렵습니다. 여러 남자의 조정 작업이 필요합니다.
2. 단일 행 레이아웃 실린더 및 실린더 교체 및 밀봉 부품 내부 청소에 매우 쉬운 빠른 전환 고정 방법. 실링 부품을 교체하기 위해 실린더를 잡아 당길 때 기계의 오염을 방지합니다. 이 구조를 위해 실링 부품을 교체 할 때 누출을 방지 할 수 있습니다. 운영 직원의 안전 및 보호 기능을 향상시킵니다. 이것은 우리 회사의 독점적 인 특허 기술입니다.
3. 5 년간의 R & D 경험과 시장 피드백을 바탕으로 농약 충전량을 측정하는 3 방 밸브를 개발했습니다. 이 3 방 밸브는 간단한 구조, 안정적인 성능, 긴 작업 시간 및 안정적인 밀봉 기능을 갖추고 있습니다. 이미 오랫동안 사용되어 왔더라도 결코 발생하지 않을 누출에 대해 걱정할 필요가 없습니다. 삼방 밸브는 우리 회사의 독점적 인 특허 기술입니다.
4. 실린더로 구동되는 충진 랜서는 다이빙 충진 모드를 가지며 가변 속도 충진이 일치합니다. 이는 쉬운 발포 물질을 채울 때 발포를 효과적으로 줄이고 병의 오염을 방지합니다. 한편, 충전 노즐 아래에는 개별 실린더에 의해 제어되는 액체 홀더가 설치된다. 충전 노즐이 꺼진 후 병 및 실린더와 같은 예비 부품의 오염을 피할 수 있습니다. 현재 우리 회사 만이 특허 기술을 사용하고 있습니다.
5. 새로운 방폭형 충전 랜서를 채택하여 부스터 문제를 완전히 해결하십시오.
6. 충전 노즐 아래에는 개별 실린더로 제어되는 액체 홀더가 설치됩니다. 충전 노즐이 꺼진 후 병의 오염을 피할 수 있습니다. '
7. 재료 레벨 센서는 기계의 정상 작동 상태에서 레벨 위치를 확인하는 데 사용되며 높거나 낮은 레벨 점검 및 경보 장치가 있습니다. 탱크에 필터가 설치되어 있습니다 (분해가 매우 쉽습니다). 충진 밸브의 충진 정밀도 및 수명을 향상시킬 수 있습니다.
8. 우리는 밀봉 부분 (24 개월)의 마모 저항을 향상시킬 수있는 최신 PTFE 밀봉 부분을 사용합니다. 피스톤 충진기를 SC, EC 및 고점도에 사용할 수 없다는 문제를 해결합니다.
9. 전체 기계는 완벽한 부식 방지 효과가있는 스테인레스 스틸 304 프레임을 사용합니다. 스테인레스 스틸 커버와 강화 유리 도어는 충전 중 더러운 공기가 환경을 오염시키는 것을 방지합니다. 한편, 치수 Φ100mm 배기구는 가스 배출을위한 유도 통풍 시스템에 연결된 충진 랜서 상단에 예약되어 있습니다.
10. 전자 제어 시스템은 모두 프랑스 슈나이더이며 호환성이 더 좋습니다. 안정성과 신뢰성이 보장됩니다. 국내 또는 일본에서 사용되는 다른 공급 업체의 시스템과 비교하여 Schneider는 보호 등급, 안정성 및 신뢰성, 안전 등급 및 수명면에서 훨씬 앞선 기술입니다.
기술 파라미터
주요 기술 매개 변수 (관심있는 경우 자세한 계획을 보내 문의하시기 바랍니다) | |
생산 능력: | ≤2500 병 / 시간 (매질로서 물 1000ml) |
충전 범위 : | 80-1000ml |
충전 정밀도 : | (200ml) ± 1 %, (200ml-1000ml) ± 0.5 % |
적용 가능한 병 직경 : | 둥근 병 : Φ (40-100) * (80-230) mm 평평한 / 사각형 병 (40–100) * (40–100) * (80-230) mm |
전원: | AC380V 、 50HZ |
기압 : | 0.6-0.8 MPA |
힘: | 2.5KW |
공기 소비량 : | 200L / 분 |
무게: | 약 1700Kg |
외부 치수 : | 2440 × 1150 × 2300 (L × W × H) mm2875 mm * 1540mm * 2300 mm (L × W × H) |
아니. | 할당 이름 | 유래 | 상표 |
1 | PLC | 프랑스 | 슈나이더 |
2 | 입력 확장 | 프랑스 | 슈나이더 |
3 | 출력 확장 | 프랑스 | 슈나이더 |
4 | 터치 스크린 | 프랑스 | 슈나이더 |
5 | 주파수 변환기 | 프랑스 | 슈나이더 |
6 | 서보 시스템 | 프랑스 | 슈나이더 |
7 | 감지기 | 일본 | OPTEX |
8 | 근접 스위치 | 프랑스 | 슈나이더 |
9 | 전원 스위치 | 프랑스 | 슈나이더 |
10 | 압력 스위치 | 일본 | SMC |
11 | 실린더 | 대만 | 에어 택 |
12 | 솔레노이드 벨브 | 대한민국 | F.TEC |
빠른 세부 사항
유형 : 충전물 기계
조건 : 새로운
응용 : 음료, 화학, 상품, 식품, 기계 및 하드웨어, 의료
포장 유형 : 배럴, 병, 캔
포장 재료 : 유리, 금속, 플라스틱
자동 등급 : 자동
몬 유형 : 전기
전압 : 380V / 50hz
힘 : 2.5KW
원산지 : 상하이, 중국 (본토)
브랜드 이름: VKPAK
차원 (L * W * H) : 2440 * 1150 * 2300mm
무게 : 1000kg
인증 : CE GMP ISO
판매 후 서비스 제공 : 해외 기계류에 서비스를 제공 할 수있는 엔지니어
충전 용량 : ≤2500 병 / 시간 (1L)
채우는 범위 : 80-1000ml
충전 정밀도 : (200ml) ± 1 %, (200ml-1000ml) ± 0.5 %
적용 가능한 둥근 병 : 직경 : 40-100mm 높이 : 80-230mm
평평한 / 사각형 병 : 평평한 / 사각형 병 (40-100) * (40-100) * (80-230) mm
공기 소비량 : 200L / Min
PLC / 터치 스크린 / 인버터 : 슈나이더
실린더 / 솔레노이드 밸브 : FTEC
재료 : 316L + 304 스테인리스
키워드 : 자동 고점도 액체 충전물 기계
