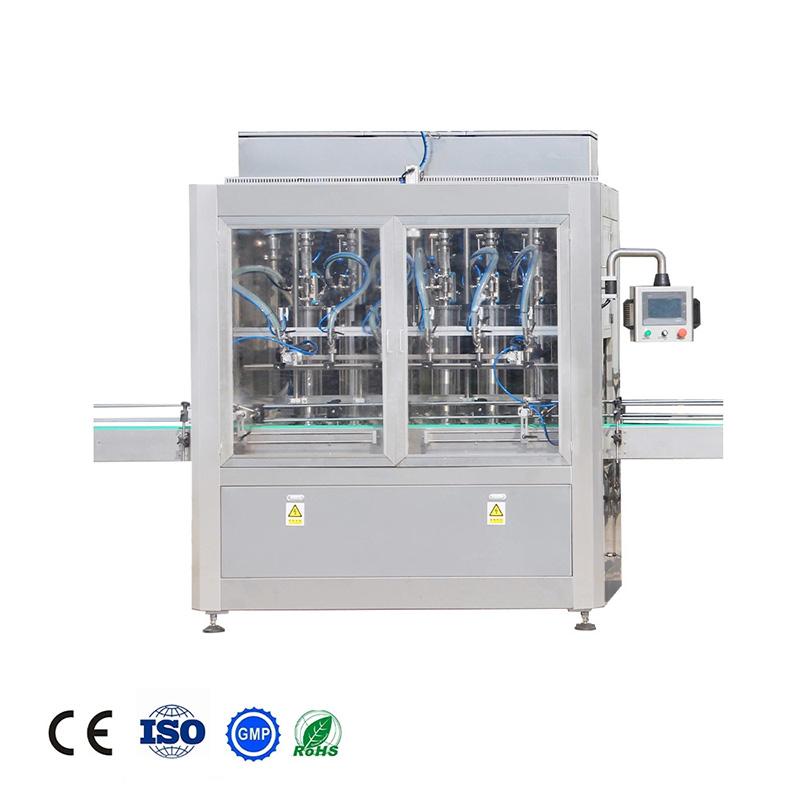

1. 소개
1.1 서보 드라이브 시스템
VKPAK의 체적 충전 시스템은 정교한 서보 구동 시스템만을 사용하여 주요 충전 구조를 제어하여 높은 안정성과 정밀한 위치 지정을 달성합니다.

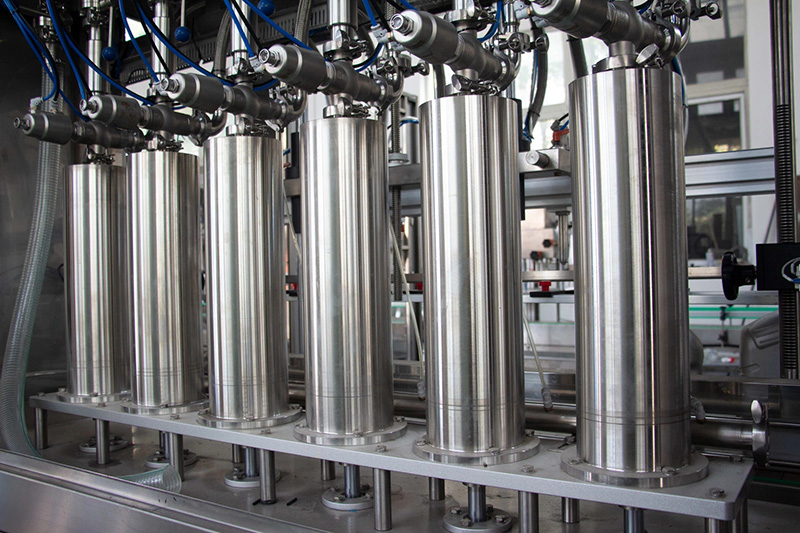

1.2 수직 구동 피스톤
필링 피스톤 운동의 수직 스트로크는 당사의 독점적 인 서보 제어 시스템으로 채택되어 장기적인 에너지 절약 결과를 제공 할뿐만 아니라 기계 부하율 감소의 큰 결과를 효과적으로 생성합니다.
1.3 도구없이 조정
충전량을 변경할 때 도구가 필요없는 생산 변경; PLC에 원하는 숫자를 입력하면 사용자에게 최고의 시간 절약 결과를 제공합니다.
섬세한 서보 제어 시스템 설계는 액체의 다양한 특징으로 액체 표면 충전, 액체 충전 및 병목 (개구) 충전의 선택을 제공 할 수 있습니다.
1.4 고 정확도
섬세한 서보 시스템은 정밀한 피스톤 토크로 충전량을 정확하게 제어하여 높은 충전 정확도를 제공하며 지능형 피스톤은 광부 조정 메커니즘으로 설계되어 사용자가 궁극적으로 높은 정확도를 접착 할 수 있습니다.
1.5 높은 적응성
이 충전기는 식품, 제약, 화학, 화장품 및 다양한 산업에 널리 사용됩니다.
개인화 된 제어판 시스템은 PLC에서 생산 모니터링을 통해 사용자에게 손쉬운 작동 및 효과적인 관리 결과를 제공합니다.
2. 특징
2.1 Panasonic 서보 시스템으로 제어
2.2 제어 및 다양한 충전 속도.
2.3 ± 0.5 % 정확도 (식수 포함).
2.4 Siemens PLC 및 하이테크 터치 스크린 컨트롤과 통합 된 디지털 제어로 손쉬운 작동.
2.5 쉽게 교체하고 청소할 수 있도록 설계되었습니다.
2.6 ISO-9001 시스템을 사용한 전문 제조 기술.
2.7 파나소닉 모터로 구동되는 견고한 컨베이어 시스템. 다양한 제품을 수용할 수 있는 조절식 컨베이어 가이드 레일.
2.8 GMP 표준 스테인리스 스틸.
2.9 충전 동작 전에 병의 최적 위치를위한 병 고정 장치.
2.10 보틀이없는 시스템 없음.
2.11 병 걸림 감지.
2.12 작업자의 생산 오류를 알리는 경고등 및 버즈 알람.
2.13 안전 등록을 위해 인터록 가드로 보호되는 충전 영역.
2.14 과부하시 보호를위한 ABB 회로 차단기.
2.15 향후 작동을 위해 충전 매개 변수를 저장하기위한 메모리 슬롯.
2.16 설치 및 작동이 용이하며, 최대 성능과 긴 필러 수명을 위해 최소한의 유지 보수 만 필요합니다.
2.17 디지털 판독으로 볼륨을 빠르게 변경합니다.
2.18 섬세한 필러 구조와 유럽 기계와 비슷한 마감 처리.
2.19 볼륨 설정은 터치 스크린에서 변경할 수 있습니다. 충진 피스톤은 서보 시스템에 의해 제어됩니다.
미세 조정을위한 개별 피스톤 조정.
2.21 두 번, 세 번 이상 같은 병에 여러 충전 작업을 수행 할 수있는 디지털 제어 시스템.
2.22 노즐의 완전 자동 상승, 터치 스크린에서 조정 가능.
2.23 노즐은 병 입구 위로 또는 바닥 위로, 액체 레벨 (아래 또는 위)과 동기화하여 거품이있는 액체의 거품을 제거하도록 설정할 수 있습니다.
2.24 충전하는 동안 속도를 조절할 수 있으며, 처음에는 천천히 충전 한 다음 더 빠른 속도로 가속하고 마지막으로 다시 한 번 속도를 늦추어 마무리합니다. 이는 거품이있는 액체가 거품이 나는 것을 방지하고 유출을 피할 수 있습니다.
명세서
| 충전 용량 옵션 | 20-100cc / 50-500cc / 100-1000cc |
| 액체 접촉 부품 재질 옵션 | 스테인레스 스틸 304 / 316L |
| 전원 전압 | 220 / 380V, 50-60Hz, 3 상 |
| 전력 소비 | 1.5 kW |
| 기압 | 4-6 키로그램 |
| 치수 | (L) 3000mm X (W) 950mm X (H) 1770mm |
| 순중량 | 850kg |
기본 정보
자동 등급 : 완전 자동
충전 밸브 헤드 : 멀티 헤드
투약 장치 : 플런저
포장 컨테이너 리프팅 구조 : 공압 리프팅
포장 : 병
보증 기간 : 1 년 보증
서보 드라이브 시스템 : 고정밀, 정확한 포지셔닝
채우는 양 : 20ml-1000ml
운송 패키지 : 나무
원산지 : 상하이, 중국
유형 : 부피 충전물 기계
물자 유형 : Liquid
공급 실린더 구조 : 멀티 룸 공급
충전 원리 : Pistion
구조 : 선형
포장 재료 : 복합 재료
해당 : 식품, 제약, 화학, 화장품 및 Var
충전 헤드 : 8 (사용자 정의 가능)
상표: VKPAK
사양 : (L) 3000mm X (W) 950mm X (H) 1770mm
HS 코드 : 8422303090
